|
Mn13 耐磨鋼(高錳耐磨軋制鋼板)技術條件
1 范圍
本技術條件規定了耐磨鋼Mn13熱軋中板的技術要求、尺寸、外形及試驗方法等。
2 引用標準
下列標準所包含的條文，通過在本技術條件中引用而成為本技術條件的條文。本技術條件所示版本均有效。所有技術條件都會修訂，使用本技術條件的各方應探討使用下列標準最新版本的可能性。GB/T222 鋼的成品化學成分允許偏差
GB/T20066 鋼和鐵化學成分測定用試樣的取樣和制樣方法
GB/T223 鋼鐵及合金化學分析方法
GB/T709 熱軋板和鋼帶的尺寸、外形、重量及允許偏差
GB/T228 金屬拉伸試驗方法
GB/T229 金屬夏比缺口沖擊試驗方法
GB/T232 金屬彎曲試驗方法
GB/T2975 鋼材力學工藝性能試驗取樣規定
GB/T231 金屬布氏硬度試驗方法
GB/T3274 碳素結構鋼和低合金結構鋼熱軋厚鋼板和鋼帶
GB/T247 鋼板驗收、包裝、標志及質量證明書的一般規定
3 尺寸、外形及允許偏差

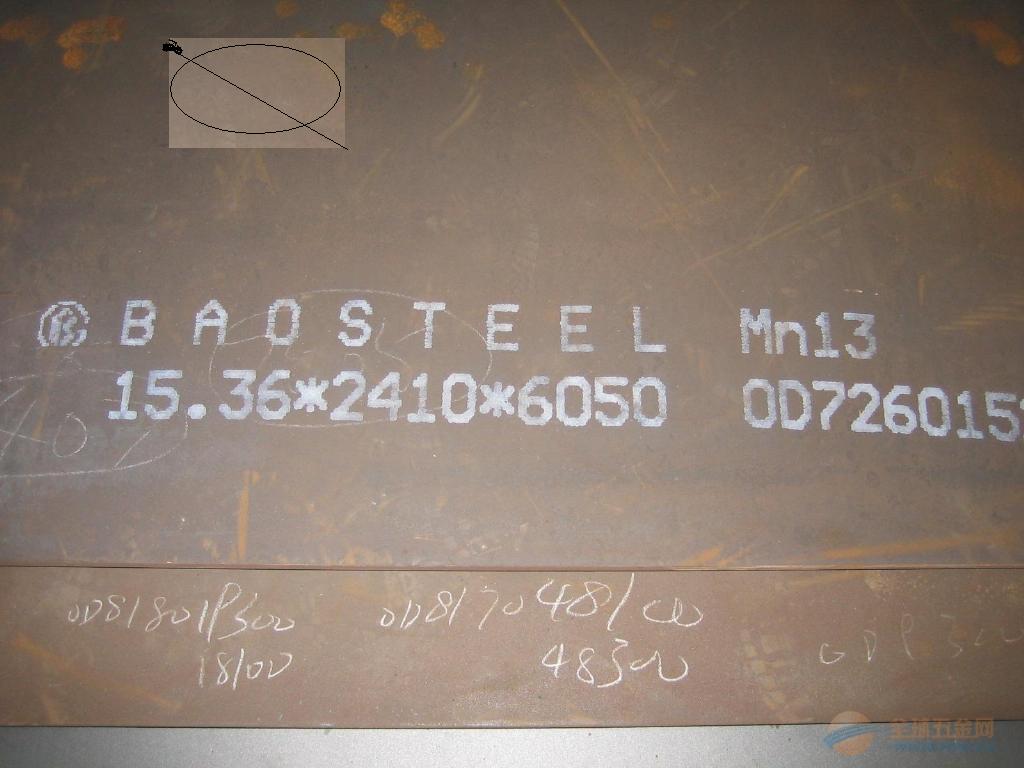

3.1 Mn13高錳鋼成品規格 3.0～40.0×900上×L（mm）
3.2 Mn13鋼板力保不平度≤10mm/m，但不作為判定依據。尺寸允許偏差執行GB/T709規定。
4 技術要求
4.1 Mn13化學成分
|
牌號
|
C
|
Mn
|
S
|
P
|
Si
|
|
Mn13
|
0.90～1.20
|
11.00～14.00
|
≤0.030
|
≤0.035
|
0.3～0.8
|
注：
1)成分允許偏差執行GB/T222規定。
2)鋼中可添加其他化學元素。
4.2 軋制Mn13成品力學和工藝性能
成品以Rm及HB值為判定依據，其結果應符合下表規定。同時提供延伸率A、常溫Akv及冷彎(90°，B=2a，d＝2a)的實測值。
|
牌號
|
厚度（mm）
|
Rm(MPa)
|
HB
|
|
Mn13
|
3.0～40.0
|
≥700
|
≥170
|
注：拉伸、冷彎及沖擊試驗均取橫向試樣。
4.3 交貨條件 鋼板以熱處理狀態交貨
4.4 表面質量執行GB3274規定。
5 檢驗規則執行GB3274規定。
6 試驗方法見下表
|
序號
|
項目
|
取樣方法
|
試驗方法
|
|
1
|
化學成分
|
GB/T222
|
GB/T223
|
|
2
|
拉伸試驗
|
GB/T2975
|
GB/T228
|
|
3
|
彎曲試驗
|
GB/T2975
|
GB/T232
|
|
4
|
常溫沖擊
|
GB/T2975
|
GB/T229
|
|
5
|
布氏硬度
|
GB/T2975
|
GB/T231
|
7 包裝、標志及質量證明書 鋼板的包裝、標志和質量證明書應符合GB/T247的規定
附加說明：
本技術條件Mn13高錳耐磨軋制鋼板交貨狀態為固溶狀態。
|
.png)
(1).jpg)
.jpg)
.png)
