產品中心 > 鍋爐板/容器板系列
SA387GR22CL2
(2).png)
|
SA387Gr12CL2:8—300mm規格齊全:上海博中JS集團有限公司SA387Gr12CL2:現貨/定扎：熱線電話：400-990-2212SA387GR22CL2簡介 臨氫SA387Gr22CL2(2 .25Cr-1Mo)鋼板供貨技術條件 國內由舞陽鋼廠生產采用電爐煉鋼，原材質料廢鐵，鋼質純度較高質量較好，成本較價價格也比較貴，?:適用范圍 本技術條件適用于厚度≤150mm的臨氫設備用SA387Gr22CL2(2 1/4Cr-1Mo)鋼板的生產。
SA387GR22CL2執行標準 美標：ASTM ASME 鋼板的尺寸、外形、重量及允許偏差應符合ASME SA387/SA387M標準之規定。
SA387GR22CL2交貨狀態 鋼板以正火（保證貝氏體組織≥90%的加速冷卻 速度）+回火狀態交貨，正火溫度不得超過968℃，回火溫度不得低于720℃。 舞陽鋼廠生產此種材質鋼板
SA387GR22CL2化學成分 鋼板的化學成分應符合表1的規定： Wt% 表1
注： ⑴*分析結果只做記錄，不作驗收條件。 ⑵熔煉分析按爐、成品分析按逐軋制張取樣檢驗。 ⑶回火脆化敏感性系數應滿足以下要求： X=(10P+5Sb+4Sn+As)×10≤15PPm 式中元素以PPm含量代入，如0.01%應以100PPm代入。 J=(Si+Mn)(P+Sn)×10≤100 式中元素以其百分含量代入,如0.15%應以0.15代入。 P+Sn≤0.012%
SA387GR22CL2冶煉 冶煉方法：采用電爐+LF/VD真空爐外精煉方法冶煉。 所有鋼板應對其檢驗用試樣樣坯進行模擬焊后熱處理，工藝制度為： 最大模擬焊后熱處理：Max. PWHT：690±14℃×26h 最小模擬焊后熱處理：Min. PWHT：690±14℃×8-2h
SA387GR22CL2力學性能 鋼板的力學性能應符合表2的規定(試樣為模擬焊后熱處理狀態)： 表2
注：①進行沖擊試驗時，應記錄側向膨脹值和纖維狀斷口百分數供參考。 ②板厚T≤25mm，d=2.0a; 25mm |

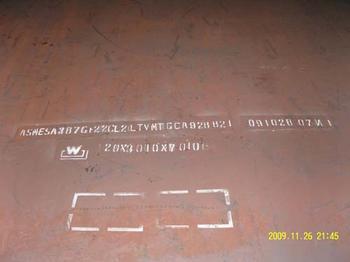

(1).jpg)
.jpg)
.png)
